Atuadores Lineares
Moog desenvolve alta tecnologia especializada e utilidades em atuadores eletromecânicos há mais de 35 anos. Nossa capacidade inclui projeto interno, experiência em fabricação, suporte de engenharia e qualificação para esses produtos.
Os produtos variam de 25 a 2.500 pol-lb para configurações rotativas e de 100 a 2.000 lbf para configurações lineares. Podemos oferecer nossos conjuntos com eletrônica de servocontrole integral. A Moog oferece uma variedade de interfaces de comunicação, incluindo analógica, (+/- 10 VDC, por exemplo), RS232/422/485, R/C PWM e CAN Bus. Projetamos para redundância, se exigido por nosso cliente.
Moog é um centro de reparos certificada pela FAA e pode oferecer hardware para suporte de reparos, atualizações ou revisões.
Localização do Centro de Reparos Aprovada pela FAA / EASA, Blacksburg, VA Estação de Reparos da FAA: 21MR057C
Cage Code: 99932
1501 North Main Street
Blacksburg VA 24060-3127
USA Tel: +1-540-552-3011
Fax: +1-540-557-6719
Certificado AS9100:2016
Certificado ISO9001:2005
Esses produtos foram fabricados anteriormente nas instalações da Moog em Springfield, PA.
Modelos e Especificações
| Actuator Model | Size in (mm) | Force lbs | Stroke in | Weight lbs | Power vdc |
| 981* Integrated Electronics |
2.50 x 4.05 x 14.00 (63.5 x 102.9 x 355.6) |
10 Rated 30 Stall |
±.65 | 4.75 | 28 |
| 909 | 2.5 x 3.57 x 2.5 (63.5 x 90.68 x 63.5) |
12 Rated | 0.75 | 0.75 | 28 |
| 973 Dual Motor Construction |
3.25 x 3.56 x 11.17 (82.6 x 90.4 x 283.7) |
350 Rated 1,120 Stall |
4.50 | 6.3 | 28 |

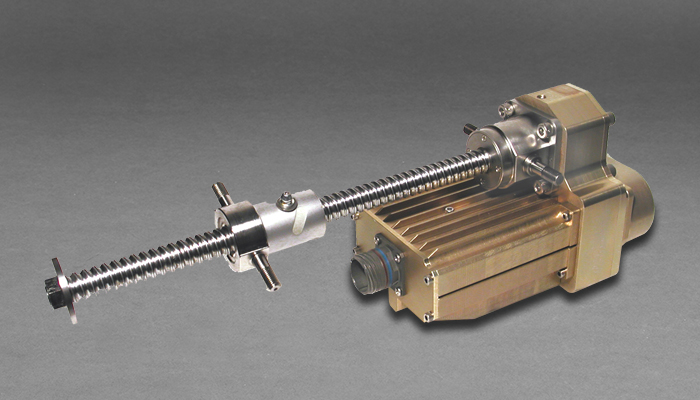

| 974 Dual Motor Construction |
3.88 x 4.75 x 14.75 (98.6 x 120.7 x 374.6) |
1,500 Rated 2,150 Stall |
7.25 | 8.10 | 28 |
| 290* Integrated Electronics |
15 x 4.27 x 1.9 (381 x 108.46 x 48.26) |
1,500 Rated 2,500 Stall |
7.75 | 6.00 | 28 |
*Servo atuador com eletrônica integrada
Projetos e especificações personalizados
A experiência da Moog nos familiariza com vários tipos de requisitos de atuação eletromecânica rotativa. Oferecemos aos nossos clientes uma solução a partir de dezenas de configurações de produtos ou um design básico. Reconhecemos que nem sempre é possível utilizar um design existente, por isso estamos igualmente confortáveis em oferecer personalização para atender às necessidades individuais do cliente. As personalizações geralmente incluem deflexão angular expandida, disposições de montagem exclusivas e/ou realocação de conectores ou outras peças mecânicas. A Moog trabalha em estreita colaboração com cada cliente para ajudar a selecionar o modelo apropriado com foco no cumprimento dos marcos e metas do programa.
A Moog está comprometida em trabalhar com nossos clientes no fornecimento de uma solução para os requisitos específicos do cliente, caso um projeto existente não esteja disponível. Somos especialistas em design, desenvolvimento, qualificação e certificação. Além do desenvolvimento de hardware, nossas unidades incluem profissionais de gerenciamento de programas que podem oferecer suporte à criação de SDRL, relatórios de marcos e mitigação geral de riscos. A Moog oferece aos nossos clientes ampla experiência em engenharia nas disciplinas mecânica, elétrica e de sistemas.
| Actuator Model | Size in | Force lbs | Stroke in | Weight lbs | Power vdc |
868 |
10.17 x 2.75 x 4.95 (258.3 x 69.8 x 125.7) |
150 lbs +/- 450 lbs @ 13 Hz Rated |
0.81 | 7 Max | 28 |
*Servo atuador com eletrônica integrada
