Atuadores Rotativos
Moog desenvolve alta tecnologia especializada e utilidades em atuadores eletromecânicos há mais de 35 anos. Nossa capacidade inclui projeto interno, experiência em fabricação, suporte de engenharia e qualificação para esses produtos.
Os produtos variam de 25 a 2.500 pol-lb para configurações rotativas e de 100 a 2.000 lbf para configurações lineares. Podemos oferecer nossos conjuntos com eletrônica de servocontrole integral. A Moog oferece uma variedade de interfaces de comunicação, incluindo analógica, (+/- 10 VDC, por exemplo), RS232/422/485, R/C PWM e CAN Bus. Projetamos para redundância, se exigido por nosso cliente.
Moog é uma estação de reparos certificada pela FAA e pode oferecer hardware para suporte a reparos, atualizações ou revisões.
Localização da estação de reparos aprovada pela FAA / EASA, Blacksburg, VA
Estação de reparo FAA: 21MR057C
Cage Code: 99932
Certificado AS9100: 2016
Certificado ISO9001: 2005
1501 North Main Street
Blacksburg VA 24060-3127
USA Tel: +1-540-552-3011
Fax: +1-540-557-6719
Esses produtos foram anteriormente fabricado nas instalações da Moog em Springfield, PA.
Modelos e Especificações
| Actuator Model | Size in (mm) | Load Torque in-lbs | Stroke degrees | Weight lbs | Operating Voltage vdc |

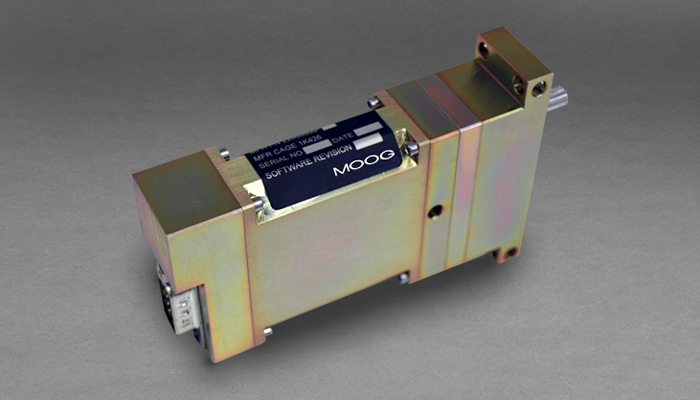

220* |
0.90 x 2.7 x 4.1 (22.9 x 68.6 x 104.1) |
50 or 100 Depending on Output Configuration | ±45 | 0.6 |
28 |
| 820* | 1.5 x 3.2 x 4.3 (38.1 x 81.3 x 114.1) |
80 Rated 150 Peak |
0 - 90 | 2.8 | 28 |
| 863* | 1.6 x 4.1 x 4.5 (40.6 x 103.9 x 113.0) |
150 Rated 320 Peak |
±45 | 2.0 | 28 |
| 935* | 2.3 x 4.8 x 6.6 (58.4 x 121.9 x 167.6) |
150 Rated 600 Peak |
±45 | 3.9 | 28 |
| 965* | 3.5 x 7.1 x 9.8 (88.9 x 180.3 x 248.9) |
2,200 Rated 2,500 Peak |
±90 | 11.5 | 28 |
*Servoatuador com eletrônica integrada
Projetos e especificações personalizados
Experiência da Moog nos familiariza com vários tipos de requisitos de atuação eletromecânica rotativa. Oferecemos aos nossos clientes uma solução a partir de dezenas de configurações de produtos ou um design básico. Reconhecemos que nem sempre é possível utilizar um design existente, por isso estamos igualmente confortáveis em oferecer personalização para atender às necessidades individuais do cliente. As personalizações geralmente incluem deflexão angular expandida, disposições de montagem exclusivas e/ou realocação de conectores ou outras peças mecânicas. A Moog trabalha em estreita colaboração com cada cliente para ajudar a selecionar o modelo apropriado com foco no cumprimento dos marcos e metas do programa.
A Moog está comprometida em trabalhar com nossos clientes no fornecimento de uma solução para os requisitos específicos do cliente, caso um projeto existente não esteja disponível. Somos especialistas em design, desenvolvimento, qualificação e certificação. Além do desenvolvimento de hardware, nossas unidades incluem profissionais de gerenciamento de programas que podem oferecer suporte à criação de SDRL, relatórios de marcos e mitigação geral de riscos. A Moog oferece aos nossos clientes ampla experiência em engenharia nas disciplinas mecânica, elétrica e de sistemas.
| Actuator Model | Size (inches) | Load Torque (in-lbs) | Power Point | Stroke (degrees) | Weight (lbs) |
| 905-01 / 04* | 2.3 x 4.9 x 5.4 | 150 Rated 300 Peak |
Consult Factory | ±33 | 3 |
| 915* | 4.95 x 4.5 x 6.2 | 300 Peak | Consult Factory | ±46 | 7 |
| 971 | 3.0 x 3.48 x 6.56 | 15 Rated 200 Peak |
Consult Factory | ±30 | 3.2 Actuator Only |
*Servoatuador com eletrônica integrada
