Modelo 176 com FORJ

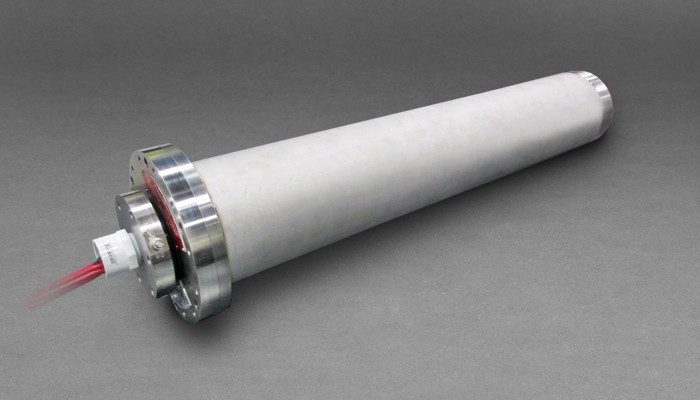

ANEL DESLIZANTE ELÉTRICO DE 5,52" DE DIÂMETRO COM JUNTA ROTATIVA DE FIBRA ÓPTICA
Pular para:
Visão geral
Especificações
Recursos
Produtos Relacionados
Características
- Passagens elétricas classificadas para 7200 V / 20 A
- Até 52 canais de fibra óptica em um formato muito pequeno
- As saídas pigtail podem ser seladas de acordo com os padrões IP66
- Projeto de caixa selada testado de acordo com os padrões IP66
- Pode acomodar uma variedade de tipos de fios e cabos
- Certificação de área perigosa disponível
- Construção em aço inoxidável
- Design robusto projetado para ambientes hostis
- Operação confiável sob choque e vibração
- Combinado com Uniões Rotativas Fluidas (FRU), veja o Modelo 173
Benefícios
- Conformidade com os mais altos padrões de qualidade para projeto, fabricação e teste
- Operação sem manutenção
- Mais de 30 anos de desempenho comprovado em campo
- Integração com Fiber Optic Rotary Joint (FORJ) and Fluid Rotary Unions (FRU) para fornecer uma solução completa de interface rotativa
Aplicações Típicas
- Guinchos de pesquisa sísmica
- Veículos operados remotamente (ROVs)
- Aplicações de guincho e TMS
- Contramedidas de minas
- Matrizes de instrumentos rebocados
- Guinchos oceanográficos (de superfície e submarinos)
Especificações
| Especificações | |
| Voltage | Maximum 7200 VAC |
| Current | Maximum 20 A per pass Maximum 720 A total current* *Maximum total current is dependent on duty cycle, ambient temperature and specific configuration. Consult factory to ensure configuration is suitable for application. |
| Contact Resistance | 20 mΩ nominal |
| Insulation Resistance | Typical > 500 MΩ @ 1 kVDC |
| Short Circuit Rating |
1.5 kA / 1s, 3.7 kA peak |
| Rotation Speed |
Maximum 50 rpm continuous |
| Operating Temperature |
-20°C to +55°C1 |
| Housing |
Stainless steel (304) |
| Insertion Length “L” (see datasheet drawing) |
Varies with number of electrical passes |
| Standard Terminations | Wire pigtails, 10 ft [3.0 m] |
| Flange and Cable Covers |
Various entry threads and orientations available |
| Special | Supply and installation of connectors, terminals, conduit, cable, glands, junction boxes, sealed pigtail exits |
| Options | Please refer to the data sheet |
1 -20°C a +40°C para uma área perigosa certificada Modelo 180-X sob jurisdição Canadian
