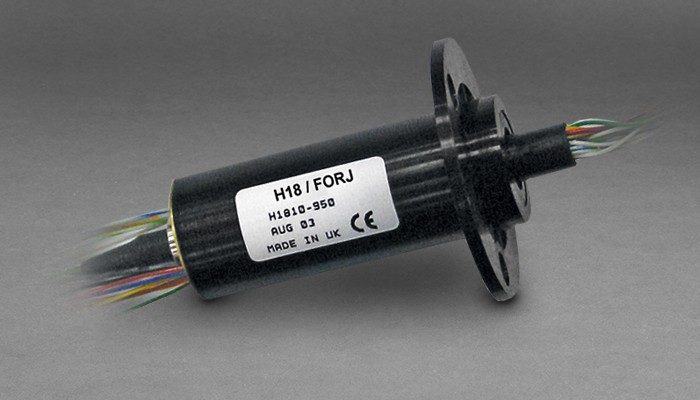

Modelo H24
Pular para:
Visão geral
Especificações
Recursos
Produtos Relacionados
Características
- Anel deslizante elétrico compacto combinado com junta rotativa de fibra óptica
- Flexibilidade de transferência de sinal através de uma única junta rotacional
- Solução de baixo custo para transmissão de alta taxa de dados
- Modelo padrão de 24 circuitos com circuitos de 2 ampères
- Rolamento de esferas de precisão para longa vida útil
- Velocidades de até 250 rpm contínuas
- Tamanho compacto
- Carcaça de metal disponível
- Transferir sinais analógicos e digitais
- Compatível com protocolos de barramento de dados
Benefícios
- Desempenho exclusivo de tratamento de sinal com ruído mínimo no circuito elétrico
- Embalagem compacta para se adaptar às restrições de espaço mais exigentes
- Baixo torque para minimizar o orçamento de torque do sistema
- Entrega rápida
Aplicações Típicas
- Fabricação de câmeras CCTV e dome
- Robótica
- Atualizando equipamentos descontinuado
- Comunicações digitais e vídeo
Especificações
| H24 Specifications | Singlemode H2418-950 | Multimode H2417-950 |
| Wavelengths | 1310 and 1550 nm (consult factory for multi-wavelength applications) |
850, 1310 and 1550 nm (consult factory for multi-wavelength applications) |
| Fiber Size | 9 / 125 μm (consult factory for other sizes) |
50 / 125 or 62.5 / 125 μm (consult factory for other sizes) |
| Insertion Loss | < 3.5 dB (typical: < 1.5 dB) | < 2.5 dB (typical: < 1.5 dB) |
| Return Loss | < -18 dB (standard) < -35 dB option available (consult factory for details) |
< -18 dB |
| Rotation Variation | < 1.5 dB (typical < 0.5 dB) | < 1.0 dB (typical < 0.5 dB) |
| Maximum Speed | 500 rpm (consult factory for higher speeds) |
500 rpm (consult factory for higher speeds) |
| Terminations | Pigtailed cable and connectors | Pigtailed cable and connectors |
| Jacket Type | 900 μm | 900 μm |
| Electrical Circuits | Up to 18 x 2 amps circuits Up to 4 x 6 amps circuits Other combinations of the above available on request Passes rated 240 V (28 AWG - silver plated) Continuous current rating based on number of current carrying conductors: 2 A for 1 - 3 conductors 1 A for 4 - 6 conductors 0.5 A for 7 - 18 conductors - H18 0.5 A for 7 - 24 conductors - H24 |
|
| Rated Voltage | 210 VDC / 240 VAC | |
| Insulation Resistance | 200 MΩ at 500 VAC | |
| Electrical Cables | Color coded, silver plated ETFE or PTFE insulated lead wires |
|
| Temperature | -20° to +60° C | |
| Mounting Options | Flanged as standard Other configurations available on request |
|
| Bearings | Precision ball bearings fitted throughout | |
