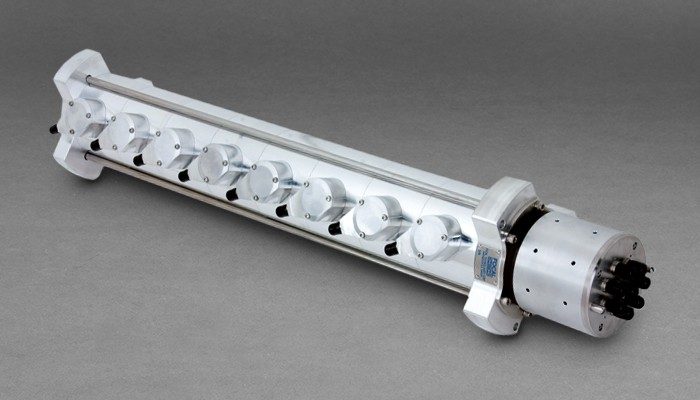

Modelo FO190

JUNTA ROTATIVA DE FIBRA ÓPTICA

A FO190 é uma junta rotativa de fibra óptica multipass (FORJ) para 2 a 21 fibras multimodo. Ela é passiva e bidirecional e permite a transferência de dados, vídeo e outros sinais em fibras separadas por meio de interfaces rotacionais.

A FO190 pode ser combinada com nossos anéis deslizantes elétricos e/ou fluidos, fornecendo um pacote único e compacto para sinais ópticos, energia elétrica e transferência de fluidos.

Outras opções incluem enchimento de fluido para compensação de pressão, permitindo a operação em qualquer profundidade do oceano, e a combinação da FO242 para incluir até 6 passagens monomodo.

CONTATE NOSSOS ESPECIALISTAS >

Características

  • 2 a 21 canais multimodo
  • Construção leve em alumínio
  • Pode ser combinado com nossos deslizamentos elétricos, uniões de fluidos e a junta rotativa de fibra óptica monomodo FO242
  • Estão disponíveis arranjos alternativos de acoplamento de acionamento (consulte a fábrica para obter detalhes de especificação)
  • Testado a 10.000 psi (69.000 kPa) quando cheio de fluido
  • Interfaces conectorizadas, para fácil substituição de cabos de fibra
  • Design robusto
    • Vibração do navio MIL-STD-167-1
    • Choque funcional MIL-STD-810E (40 g)
    • MIL-STD-901D choque pesado (65 g)

Aplicações Típicas

  • Guinchos e enroladores de cabos para ROV’s
  • E/S remotas em máquinas industriais
  • Matrizes rebocadas e sonar de imersão
  • Sistemas de movimentação de materiais
  • Sistemas de vigilância
  • Guindastes

Especificações

Especificações
Fiber Size (Microns) 50 / 125 or 62.5 / 125
Insertion Loss (Maximum Values) <6.5 dB (50 / 125 fiber)
<5.5 dB (62.5 / 125 fiber)
Rotation Variation < 1.5 dB
Wavelengths 850, 1300 or 1550 nm. Consult factory for multi-wavelength applications.
Rotational Speeds To 100 rpm dry and 60 rpm fluid filled. Higher rotation speeds should be discussed with the factory.
Temperature -40° to +60° C
Dispersion < 10 picoseconds (calculated)
Return Loss < -18 dB
Vibration Tested to MIL-STD-167-1 (ships)
Shock Tested to MIL-STD-810E and MIL-STD-901D
Connectors FC / PC connector bushings standard. (ST connector bushings optional.)

Nota: Os valores ópticos fornecidos são baseados no uso com fontes de LED.
