JUNTA ROTATIVA DE FIBRA ÓPTICA DE DOIS CANAIS

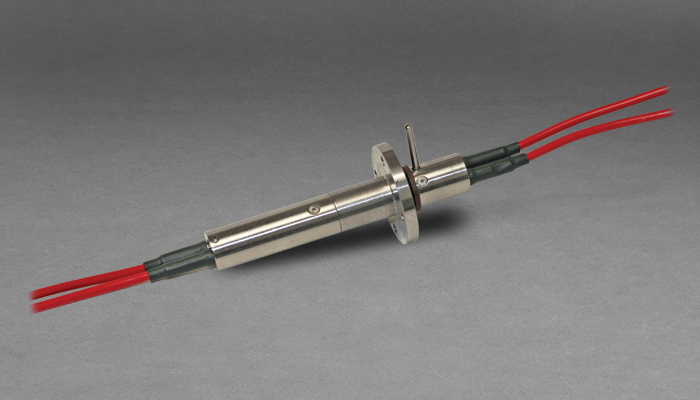

O Modelo 292 é uma junta rotativa de fibra óptica multimodo (FORJ) ultracompacta, de duas passagens. É passiva e bidirecional e permite a transferência de sinais ópticos em duas fibras ópticas separadas por meio de interfaces rotacionais.

O Modelo 292 pode ser combinado com nossos anéis coletores elétricos e de fluidos, fornecendo um pacote único e compacto para sinais ópticos, energia elétrica e transferência de fluidos.

O FORJ pode ser montado com comprimentos de rabicho adaptados à aplicação do cliente. Os recursos de alojamento, flange de montagem e acionamento também podem ser personalizados para atender aos requisitos do cliente. O Modelo 292 também pode ser instalado com uma ou ambas as extremidades tendo uma saída de cabo de 90°, proporcionando ainda mais flexibilidade ao instalar a unidade em conjuntos de anéis coletores existentes ou instalações com pouco espaço livre.

CONTATE NOSSOS ESPECIALISTAS >

Pular para:
Visão geral
Especificações
Recursos
Produtos Relacionados

Características

  • Fornece acoplamento rotativo para duas fibras multimodo
  • Transmissão óptica bidirecional passiva
  • Pode ser combinado com vários anéis coletores elétricos e uniões de fluidos
  • Menor e mais compacto que o modelo antigo 215 com desempenho de reflexão traseira aprimorado
  • Flanges de montagem personalizados disponíveis
  • Saídas de cabo opcionais de 90 graus em cada extremidade do FORJ
  • Versão opcional preenchida com fluido para submersão profunda de até 10.000 psi (69.000 kPa)
  • Pode ser integrado em projetos de slip ring existentes
  • Carcaça de aço inoxidável
  • Longa vida
  • Design robusto
    • Vibração do navio MIL-STD-167-1
    • Choque funcional MIL-STD-810 (40 g)

Aplicações Típicas

  • Guinchos e enroladores de cabos para veículos operados remotamente
  • E/S remota em maquinário industrial
  • Sistemas de videovigilância
  • Sistemas de movimentação de materiais
  • Plataformas de sensores
  • Robôs
  • Torretas

Especificações

Especificações
Fiber Size (Microns) 50 / 125 (OM2), 62.5 / 125 (OM1). Consult factory for other sizes
Insertion Loss Channel 1: Typical < 1.5 dB, Maximum < 3.0 dB
Channel 2: Typical < 4.5 dB, Maximum < 6.0 dB
Rotation Variation Typical < 0.5 dB, Maximum < 1.0 dB
Back Reflection Typical 20 dB, 18 dB Minimum
Wavelengths Suitable for operation in 850nm and 1300nm multimode bands or 1300nm and 1550nm multimode bands. Consult factory for other wavelengths such as 900-1100nm band (tested at 1060nm)
Rotational Speeds To 500 rpm. Higher rotational speeds should be discussed with the factory
Temperature -40° to +60° C (dry version), -20° to +60° C (wet version). Consult factory for extended range
Vibration Per MIL-STD-167-1A
Shock 40 g / 11 ms sawtooth per MIL-STD-810 Method 516
Terminations Pigtailed with cable and connectors to meet customer's requirements. Consult factory for other connectors.
Pressure Up to 10,000 psi (69,000 kPa) for fluid-filled version1
Pigtail Length Up to 3 meters standard. Consult factory for longer lengths

Nota: Os valores ópticos fornecidos são baseados no uso com fontes de LED

1A versão com fluido é um pouco maior do que a mostrada na folha de dados
