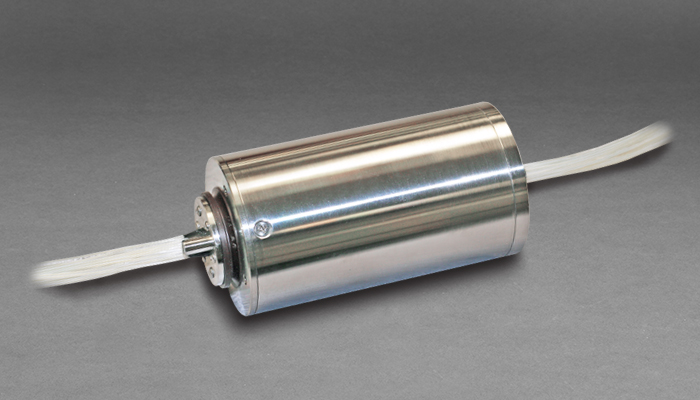

Modelo FO300

JUNTA ROTATIVA DE FIBRA ÓPTICA MULTICANAL (FORJ)

O FO300 é uma junta rotativa de fibra óptica multicanal baseada em prisma (FORJ). É um dispositivo passivo e bidirecional que pode ser usado como um dispositivo autônomo ou facilmente integrado a um conjunto rotativo, permitindo a transferência de sinais ópticos de alta taxa de dados por uma interface rotativa.

O FO300 tem três versões otimizadas para atender aos requisitos do cliente em tamanhos de pacotes compactos e econômicos:

Versão A para suportar até 17 canais
Versão B para 32 canais
Versão C para 52 canais

CONTATE NOSSOS ESPECIALISTAS >

Pular para:

Visão geral

Especificações

Recursos

Produtos Relacionados

Características e Benefícios

Tamanhos compactos de embalagens otimizados para reduzir tamanho e peso
Construção em aço inoxidável e design robusto comprovado em campo
Canais multimodo e monomodo podem ser combinados em uma unidade
Dispositivo de longa duração e alta contagem de canais

Opções

Versões com compensação de pressão de 10.000 PSI preenchidas com fluido para uso submarino
Integrado com união rotativa fluida, anéis coletores elétricos e/ou invólucro com classificação IP
Pigtails de fibra encomendados de acordo com especificações personalizadas, incluindo conectores ou caixas de junção integradas
Opções de conectores padrão e de nível militar
Perda de inserção de alto desempenho, variação rotacional e perda de retorno
Faixa de temperatura estendida e qualificação ambiental
Várias opções de montagem e acoplamento de acionamento

Aplicações Típicas

Torretas e pedestais giratórios
Radar terrestre, aéreo e naval
Bobinas de cabo de alta largura de banda
Torretas do Sistema de Produção Flutuante (FPS)
Veículos operados remotamente (ROV) e outros guinchos de equipamentos marítimos

Especificações

Especificações
Fiber Type	9 / 125 Singlemode		50 / 125 or 62.5 / 125 Multimode
Wavelength	1310 nm, 1550 nm, single CWDM	1310 nm, 1550 nm, all CWDM	850 nm / 1300 nm
Version "A" (Up to 17 Channels)
Maximum Insertion Loss Over Full Rotation	≤ 4.0 dB		≤ 4.0 dB
Insertion Loss Variation	≤ 1.5 dB	≤ 2.5 dB	≤ 1.5 dB
Version "B" (Up to 31 Channels)
Maximum Insertion Loss Over Full Rotation	≤ 4.0 dB	≤ 4.5 dB	≤ 5.0 dB
Insertion Loss Variation	≤ 1.5 dB	≤ 2.5 dB	≤ 1.5 dB
Version "C" (Up to 52 Channels)
Maximum Insertion Loss Over Full Rotation	≤ 5.0 dB		NA
Insertion Loss Variation	≤ 2.0 dB	≤ 3.0 dB	NA
All Versions
Crosstalk	> 50 dB
Maximum Power	+23 dBm
Return Loss	≥ 18 dB standard, consult factory for extended
Rotational Speed	100 rpm standard, consult factory for extended
Service Life	> 100 Million revolutions
Fiber Jacket and Bend Radius	900 μm (20 mm bend radius) or 2 mm (25 mm bend radius) standard
Pigtail Length	Up to 3 meters standard. Consult factory for longer lengths
Operating Temperature	-40° C to +60° C standard, consult factory for extended
Shock	40 g / 11 ms sawtooth per MIL-STD-810G method 516.6
Vibration	Per MIL-STD-167-1A , and 7.7 g_rms, 20 to 2000 Hz per MIL-STD-810G method 5146 E-1
IP Rating	Up to IP65 and subsea versions available
