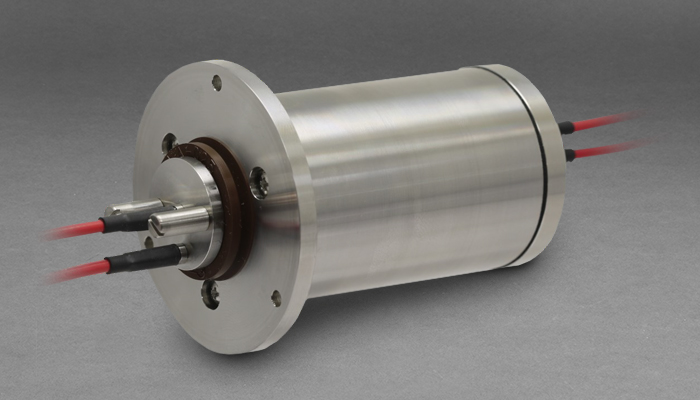

Modelo FO319

JUNTA ROTATIVA DE FIBRA ÓPTICA

O FO319 é uma junta rotativa de fibra óptica (FORJ) compacta, monomodo e de dois canais, sem engrenagem. É um dispositivo passivo e bidirecional que pode ser usado como um dispositivo autônomo ou facilmente integrado a um conjunto rotativo, permitindo a transferência de sinais ópticos de alta taxa de dados por meio de uma interface rotativa.

CONTATE NOSSOS ESPECIALISTAS >

Pular para:

Visão geral

Especificações

Recursos

Produtos Relacionados

Características

Fornece acoplamento rotativo para dois links de fibra monomodo
Dispositivo bidirecional passivo
Estão disponíveis arranjos alternativos de acoplamento e montagem de acionamento (consulte a fábrica para obter detalhes de especificação)
Carcaça de aço inoxidável
Design robusto
- Vibração do navio MIL-STD-167-1
- Choque funcional MIL-STD-810 (40 g)
- Temperatura de operação de –46°C a +71°C
Versão de caixa de junção disponível

Benefícios

Pode ser facilmente integrado com nossos anéis coletores elétricos padrão, incluindo anéis coletores Hazloc
Canal redundante para aplicações de canal único
Dois caminhos de fibra bidirecionais independentes
Compacto
Longa vida
Nenhuma diferença na perda de inserção ou perda de retorno de qualquer um dos canais

Aplicações Típicas

Veículo operado remotamente (ROV) e outros guinchos de equipamentos marítimos
Automação industrial
Vigilância por vídeo
Radar terrestre, aéreo e naval
Pods eletro-ópticos (EO)
Torretas e pedestais giratórios
Bobinas de cabo de alta largura de banda

Especificações

Especificações
Fiber Size (Microns)	9/125 SMF-28. Consult factory for other SM fiber types
Wavelength	1270-1620 nm (standard test wavelengths 1310 nm and/or 1550 mn). Consult factor for other wavelengths such as 900-1100 nm band (tested at 1060 nm)
Standard Connectors	FC or ST, consult factory for others
Maximum Insertion Loss Over Full Rotation (Includes Rotational Variation)	≤3.5 dB
Insertion Loss Variations	≤1.5 dB
Return Loss	≥20 dB typical. Consult factory for extended
Rotational Speeds	100 rpm standard, consult factory for extended
Service Life	> 30 Million revolutions
Fiber Jacket and Bend Radius	25 mm bend radius standard
Pigtail Length	Up to 3 meters standard. Consult factory for longer lengths
Operating Temperature	-46°C to +71°C
Shock	40 g/ 11 ms sawtooth per MIL-STD-810 Method 516
Vibration	Per MIL-STD-167-1A, and 7.7 grms, 20 to 2000 Hz per MIL-STD-810 Method 514 E-1
IP Rating	Up to IP65
