Modelo FO197S

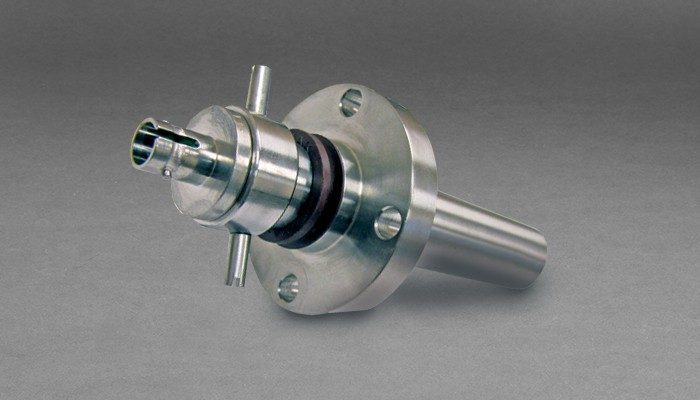

Slide Background

O FO197S é uma junta rotativa de fibra óptica multimodo de canal único selada (FORJ) que é passiva e bidirecional e permite a transferência de sinais ópticos analógicos ou digitais através de interfaces rotacionais. O FO197S é especialmente projetado para uso durável e livre de corrosão quando exposto a ambientes externos adversos.

O FO197S FORJ é construído com todos os componentes de aço inoxidável 316 e é ambientalmente selado para uma classificação de proteção de entrada de IP67. Ele pode ser combinado com nossos anéis deslizantes elétricos e/ou de fluidos, fornecendo um pacote único e completo para sinais ópticos, energia elétrica e transferência de fluidos através de uma interface rotativa.

O FORJ pode ser montado com comprimentos de pigtail adaptados à aplicação do cliente ou instalado com buchas de conector (ST ou FC). Os recursos de alojamento, flange de montagem e acionamento também podem ser personalizados para atender aos requisitos do cliente.

CONTATE NOSSOS ESPECIALISTAS >

Pular para:
Visão geral
Especificações
Recursos
Produtos Relacionados

Características

  • Transmissão óptica bidirecional passiva
  • Versões de conector de anteparo e rabicho disponíveis
  • Opções de baixa perda de inserção óptica para comprimentos de onda de sensores comuns
  • Alta perda de retorno (ou seja, baixa reflexão de retorno) disponível
  • Pode ser combinado com anéis coletores elétricos e uniões de fluidos Moog
  • Pode ser integrado em projetos de anéis coletores existentes
  • Design robusto
    • Vibração do navio MIL-STD-167-1
    • Choque funcional MIL-STD-810 (40 g)

Benefícios

  • Pode ser integrado em projetos de anéis coletores existentes
  • Transmissão óptica bidirecional passiva
  • Pode ser combinado com nossos deslizamentos elétricos e uniões de fluidos
  • Longa vida

Aplicações Típicas

  • Energia eólica
  • E/S remota em maquinário industrial
  • Sistemas de videovigilância
  • Sistemas de movimentação de materiais
  • Plataformas de sensores
  • Tabelas de indexação
  • Bobinas de cabo
  • Robótica
  • Torretas

Especificações

Especificações
Fiber Size (Microns) 62.5/125 multimode standard, 50/125 option available
Insertion Loss Maximum <3.0 dB (typical 1.5 dB)
Low loss option: maximum 1.5 dB (typical 1.0 dB)
Rotation Variation Maximum 1.0 dB (typical 0.5 dB)
Back Reflection Minimum 18 dB (typical 22 dB)
Extended option: minimum 30 dB (typical 32 dB)
Wavelengths Suitable for operation in 850nm and 1300nm multimode bands or 1300nm and 1550nm multimode bands. Consult factory for other wavelengths such as 900-1100nm band (tested at 1060nm)
Rotational Speeds 100 rpm. For other requirements contact factory
Temperature -40°C to +85°C
Exterior Surfaces 316 stainless steel
Ingress Protection IP67
Vibration Per MIL-STD-167-1A
Shock 40 g / 11 ms sawtooth per MIL-STD-810 Method 516
Terminations Bulkhead ST standard
ST or FC connector receptacles or pigtailed with cable and connectors to meet customer’s requirements. Consult factory for other connectors.
Pigtail Length Up to 3 meters standard. Consult factory for longer lengths
