Modelo FO285

Slide Background

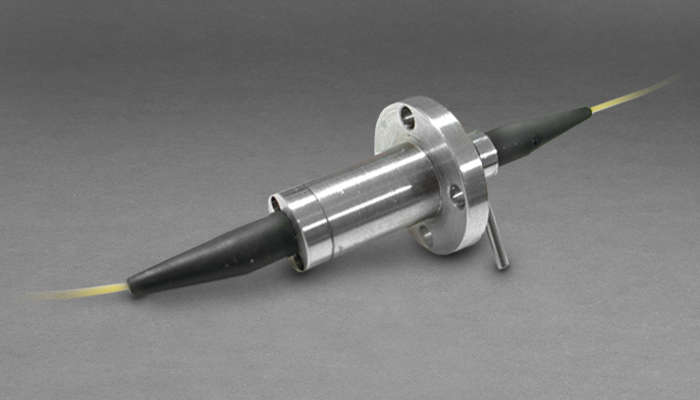

JUNTA ROTATIVA DE FIBRA ÓPTICA

O FO285 (canal único, modo único) é passivo e bidirecional, e permite a transferência de sinais ópticos através de interfaces rotacionais. Ele também oferece outros benefícios da fibra óptica, incluindo baixo risco de faísca.

Com um diâmetro de corpo de apenas 9,4 mm e comprimento de 28 mm, a unidade FO285 é ideal para aplicações onde tamanho e peso são questões críticas.

O FO285 pode ser combinado com nossos anéis deslizantes elétricos e/ou de fluidos, fornecendo um pacote único e compacto para sinais ópticos, energia elétrica e transferência de fluidos.

CONTATE NOSSOS ESPECIALISTAS >

Pular para:
Visão geral
Especificações
Recursos
Produtos Relacionados

Características

  • Fornece acoplamento rotativo para um link de fibra monomodo ou multimodo
  • Dispositivo bidirecional passivo
  • Estão disponíveis arranjos alternativos de acoplamento e montagem de acionamento (consulte a fábrica para obter detalhes de especificação)
  • Carcaça de aço inoxidável, alumínio ou alumínio anodizado
  • Design robusto
    • Vibração do navio MIL-STD-167-1
    • Choque funcional MIL-STD-810F (40 g)

Benefícios

  • Pode ser integrado em projetos de anéis coletores existentes
  • Transmissão óptica bidirecional passiva
  • Pode ser combinado com nossos anéis coletores elétricos e uniões de fluidos, bem como com as soluções de telemetria de fibra digital da Moog Focal
  • Longa vida

Aplicações Típicas

  • Veículos terrestres não tripulados
  • Robôs
  • Sistemas de vigilância
  • Automação industrial
  • Veículos aéreos não tripulados e subsistemas

Especificações

Especificações
Fiber Size (Microns) 9 / 125 SMF-28 (Consult factory for other SM fiber types)
Approx. Mass / Material (without connectors) Stainless steel: 16 g
(pigtailed with connectors)
Insertion Loss Typical < 1.5 dB, Maximum < 3.5 dB
Rotation Variation Typical < 0.5 dB, Maximum < 1.5 dB
Back Reflection Typical 22 dB, Minimum 18 dB
Optional: Typical 40 dB, Minimum 35 dB
Wavelength Suitable for operation over full CWDM band (18 wavelengths from 1,271 nm to 1,611 nm in 20 nm increments), tested at 1,310 nm and/or 1,550 nm. Consult factory for other wavelengths such as 900–1,100 nm band (tested at 1,060 nm)
Rotational Speeds To 1,000 rpm. Higher rotational speeds should be discussed with the factory.
Temperature -55 to 75° C. Consult factory for extended range.
Vibration Per MIL-STD-167-1A
Shock 40 g / 11 ms sawtooth per MIL-STD-810 Method 516
Terminations Pigtailed with cable and terminated with connectors to meet customer’s requirements.
Pigtail Length Up to 3 meters standard. Consult factory for longer lengths
